Vlastnosti

Hlavní vlastnosti zařízení:

  • Vestavěný operační systém Linux včetně webového serveru
  • Více možností připojení: USB / Ethernet / Wi-Fi / I/O
  • Integrovaná webová měřicí aplikace – vzdálený přístup pomocí mobilního telefonu (přes Wi-Fi)
  • Paměť 4 GB
  • Vzorkovací frekvence 2200 vzorků/s
  • Dva barevné OLED displeje s vysokým rozlišením
  • Kapacitní tlačítka

Typické aplikace:

  • Bezkontaktní měření pro online i offline kontrolu vnějšího průměru, polohy a ovality
  • Měření různých typů materiálů v širokém spektru průmyslových odvětví (kov, plast, sklo, keramika, dřevo aj.)
  • Současné měření polohy a průměru v obou osách
  • Kontrola rozměru a napětí drátu a kabelu na automatizovaných linkách
  • Měření průměru trubek a potrubí během procesu i při vzorkování
  • Vysoká spolehlivost měření nezávislá na poloze nebo pohybu produktu

Technická specifikace

Měřicí rozsah (každá osa) 28 mm (1,10″)
Rozlišení 0,4375 µm
Opakovatelnost 3 µm (poloha hrany, kalibrovaná vzdálenost)
Doba odezvy 0,454 ms
Nelinearita < 10 µm (poloha hrany, kalibrovaná vzdálenost)
Měřicí režimy Hrana 1, Hrana 2, Průměr, Mezera, Střed, Plný profil
Napájení USB (5 V) / aktivní PoE přes Ethernet / I/O konektor (12–24 V DC)

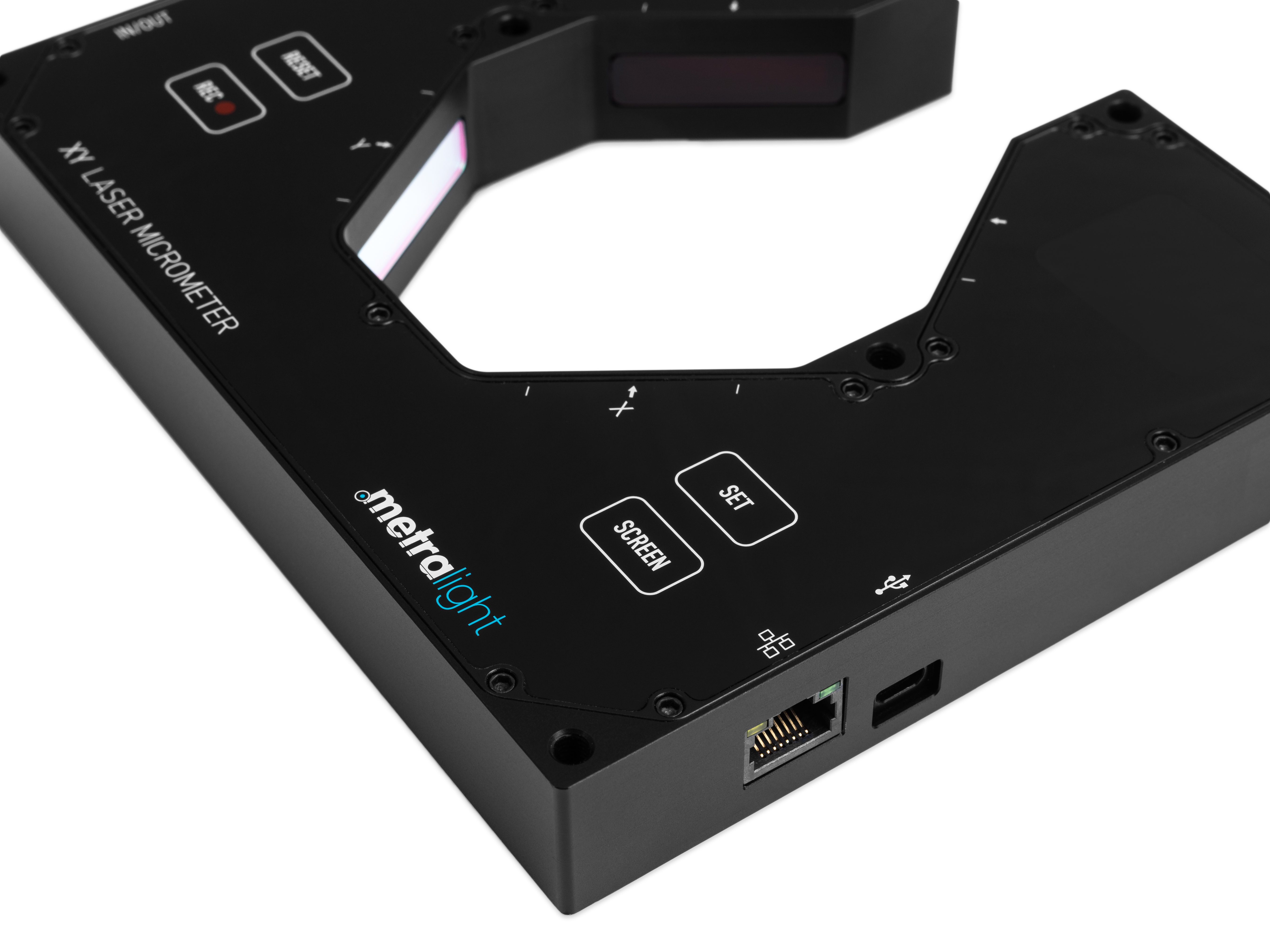

Kabelové připojení Konektor Micro USB B / Ethernet / I/O konektor
Komunikační protokol Modbus TCP (pouze měřené hodnoty), plnohodnotný proprietární ASCII protokol přes TCP nebo HTTP
Bezdrátové připojení Wi-Fi 802.11b/g (klient nebo AP)
Displej 2 × OLED, 448 × 368 px
Paměť 4 GB
Celkové rozměry 170 × 150 × 25 mm (6,70″ × 5,91″ × 0,99″)
Hmotnost 610 g (21,52 oz)
Provozní teplota 0 °C až 50 °C (32 °F až 122 °F)
Skladovací teplota -20 °C až 70 °C (-4 °F až 158 °F)
Třída zařízení Laserové zařízení (laserová dioda 670 nm, třída I)

Ke stažení

MicroXY User’s Guide Gen. 2 (2026)

MicroXY User’s Guide Gen. 1 (2018)

MicroXY Gen. 2 obsahuje integrované webové rozhraní a nevyžaduje žádný externí software.

Pro stažení nejnovější verze XY Studio pro MicroXY Gen. 2 navštivte stránku XY Studio.
